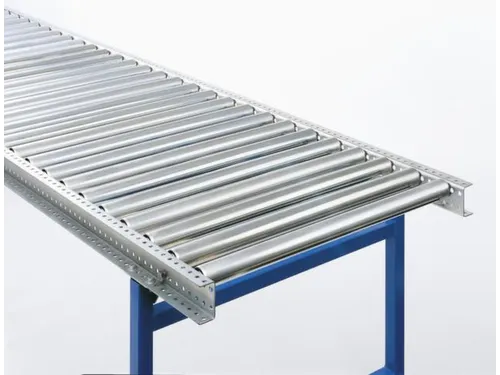

Stalen Rollenbaan Baan Bxl 0.4x1.0m Asafstand 78mm

Stalen rollenbaan baan BxL 0 4x1m asafstand 78mm
Zwaarlast-rollenbaan - balie-elementen
Recht
- het voordelige alternatief in het middelzware segment.
- ideaal op plaatsen waar lichte rollenbanen qua belasting aan hun grenzen stoten of waar de randvoorwaarden om een robuuste constructie vragen.
- met stalen rollen voor het transporteren van stukgoederen middels zwaartekracht (verval)
- de gewenste helling (al naargelang de vorm en het gewicht van het transportgoed is deze ca. 2-5%) wordt met in hoogte verstelbare steunen bereikt.

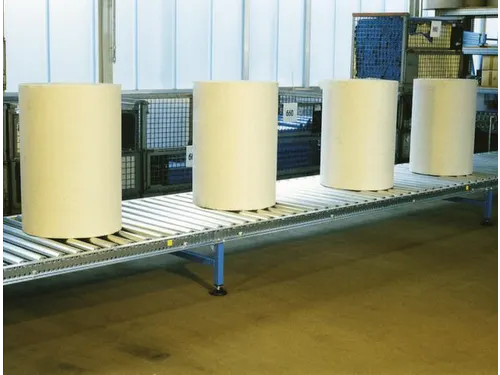

- ook geschikt voor extra brede vaten en overdwars afschuiven.
- snel en gemakkelijk op te bouwen, te combineren en uit te breiden
Frame:
- van verzinkte U-staalprofielen 40/80/40 x 3 mm
- met geschroefde dwarsverstevigingen
- framehoogte 70 mm
- totale bouwhoogte 80 mmAssen en wielen:
- veeras Ø 10 mm
- met aan beide uiteinden permanent gesmeerde kogelgelagerde wielen van stalen buismateriaal Ø 50 x 1,5 mm
Let op:
- het transportgoed moet een vormstabiele bodem hebben, die echter ook ribben in de lengterichting of een rondom lopende omlijsting mag hebben
- voor een probleemloos transport moet het transportgoed minstens 3 rolassen rusten
- dus een minimum lengte resp. minimum diameter van 75 mm zijn vereist
- 400 mm baanbreedte voor max. 600 mm transportgoed
Accessoires (apart bestellen):
- eindaanslag
- zijdelingse geleiding (vanaf 2 m transporthoogte voorgeschreven)
- dubbele standaardsteun voor vaste montage
- extra zware dubbele standaardsteun
Planningshulp:
Breedte transportgoed - baanbreedte
- de grootste breedte van het transportgoed bepaalt de baanbreedte
- de bouwvorm garandeert een probleemloos transport ook bij zijdelings uitsteken van het transportgoed van telkens 100 mm
- het is aan te bevelen om de baanbreedte niet kleiner dan de breedte van het transportgoed te kiezen
- kleinste breedte transportgoed 200 mm.

Grootste breedte transportgoed <-> baanbreedte
500 mm <-> 300 mm
600 mm <-> 400 mm
700 mm <-> 500 mm
800 mm <-> 600 mm
Lengte transportgoed - asafstand
- de kleinste lengte van het transportgoed bepaalt de asafstand
- het transportgoed moet altijd minstens op 3 rolassen rusten
- kleinste lengte transportgoed: 3 = vereiste asafstand
- max. lengte transportgoed in bochten 1000 mm, op rechte stukken willekeurig

Kleinste lengte transportgoed <-> vereiste asafstand
390 mm <-> 130 mm
315 mm <-> 104 mm
235 mm <-> 78 mm
Gewicht transportgoed - steunafstand
- het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen
- de steunafstand mag niet meer dan 2 m zijn.
- statisch draagvermogen tot 300 kg per meter baanlengte bij 1 m steunafstand
