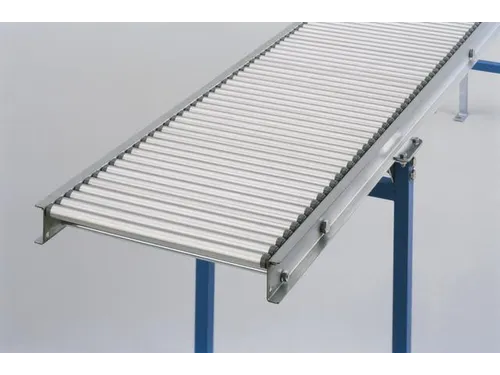

Stalen Rollenbaan Baan Bxl 0.2x1.5m Asafstand 25mm

Stalen rollenbaan baan BxL 0 2x1 5m asafstand 25mm
Lichte rollenbaan - balie-elementen
Recht
- voor het transport van kleine stukgoederen met behulp van zwaartekracht (verval)
- de gewenste helling (al naargelang de vorm en het gewicht van het transportgoed is deze ca. 2-5%) wordt met in hoogte verstelbare steunen bereikt
- voor draagvermogens tot 55 kg per meter baanlengte
- kan eenvoudig en snel worden gebouwd
- individueel uit te breiden
Frame:
- van verzinkte U-staalprofielen 20/70/20 x 2 mm
- met ingeschroefde dwarsverstevigingen
- framehoogte 70 mm
- totale bouwhoogte 80 mm
Assen en wielen:
- assen van verzinkt staal met aan beide uiteinden permanent gesmeerde kogelgelagerde wielen
- wielen van verzinkt stalen buismateriaal Ø 20 x 1,0 mm met veeras Ø 6 mm
Let op:
- het transportgoed moet een vormstabiele bodem hebben, die echter ook ribben in de lengterichting of een rondom lopende omlijsting mag hebben
- voor een probleemloos transport moet het transportgoed minstens 3 rolassen rusten
- dus een minimum lengte resp. minimum diameter van 75 mm zijn vereist
- 200 mm baanbreedte voor max. 200 mm transportgoed
Accessoires (apart bestellen):
- eindaanslag
- zijdelingse geleiding (vanaf 2 m transporthoogte voorgeschreven)
- dubbele standaardsteun voor vaste montage
Driepootsteun voor flexibele plaatsing
Planningshulp:
breedte transportgoed - baanbreedte
- de grootste breedte van het transportgoed bepaalt de baanbreedte
- de bouwvorm garandeert een probleemloos transport ook bij weinig zijdelings uitsteken van het transportgoed
- het is aan te bevelen om de baanbreedte niet kleiner dan de breedte van het transportgoed te kiezen

Grootste breedte transportgoed <-> baanbreedte
200 mm <-> 200 mm
300 mm <-> 300 mm
400 mm <-> 400 mm
Lengte transportgoed - asafstand
- de kleinste lengte van het transportgoed bepaalt de asafstand
- het transportgoed moet altijd minstens op 3 wielen rusten
- kleinste lengte transportgoed: 3 = vereiste asafstand
- max. lengte transportgoed in bochten 1000 mm, op rechte stukken willekeurig

Kleinste lengte transportgoed <-> vereiste asafstand
75 mm <-> 25 mm
113 mm <-> 37,5 mm
150 mm <-> 50 mm
Gewicht transportgoed - steunafstand
- het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen
- de steunafstand mag niet meer dan 2 m zijn.
- statisch draagvermogen tot 55 kg (stalen rollen) per meter baanlengte bij 1 m steunafstand
