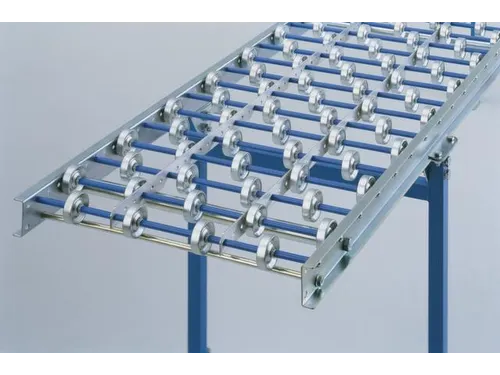

Stalen Wieltjesbaan Baan Bxl 0.6x3m Asafstand 125mm

Stalen wieltjesbaan baan BxL 0 6x3m asafstand 125mm
Stalen wieltjesbaan - balie-element
Recht
- voor het transport van stukgoederen met behulp van zwaartekracht (verval)
- de gewenste helling (al naargelang de vorm en het gewicht van het transportgoed is deze ca. 2-5%) wordt met in hoogte verstelbare steunen bereikt
- kan eenvoudig en snel worden gebouwd
- individueel uit te breiden
Frame:
- van verzinkte U-staalprofielen 20/70/20 x 2 mm
- met geschroefde dwarsverstevigingen
- de assen worden bovendien door middenribben ondersteund
- framehoogte 70 mm
- totale bouwhoogte 80 mm
Assen en wieltjes:
- assen van verzinkt staal, met kogelgelagerde verzinkte stalen wieltjes
- roldiameter 48 mm
Let op:
- het transportgoed moet een vormstabiele en gladde bodem zonder kanten, randen of draadgaas hebben
- het moet op minstens 3 rolassen rusten
- de kleinste breedte mag niet minder dan 200 mm zijn.
- 600 mm baanbreedte voor max. 800 mm transportgoed
Accessoires (apart bestellen):
- eindaanslag
- zijdelingse geleiding (vanaf 2 m transporthoogte voorgeschreven)
- dubbele standaardsteun voor vaste montage
Planningshulp:
Breedte transportgoed - baanbreedte
- de grootste breedte van het transportgoed bepaalt de baanbreedte
- de bouwvorm garandeert een probleemloos transport ook bij zijdelings uitsteken van het transportgoed van telkens 100 mm
- het is aan te bevelen om de baanbreedte niet kleiner dan de breedte van het transportgoed te kiezen
- kleinste breedte transportgoed 200 mm.

Grootste breedte transportgoed <-> baanbreedte
500 mm <-> 300 mm
600 mm <-> 400 mm
700 mm <-> 500 mm
800 mm <-> 600 mm
Lengte transportgoed - asafstand
- de kleinste lengte van het transportgoed bepaalt de asafstand
- het transportgoed moet altijd minstens op 3 rolassen rusten
- kleinste lengte transportgoed: 3 = vereiste asafstand
- max. lengte transportgoed in bochten 1000 mm, op rechte stukken willekeurig

Kleinste lengte transportgoed <-> vereiste asafstand
375 mm <-> 125 mm
300 mm <-> 100 mm
225 mm <-> 75 mm
Gewicht transportgoed - steunafstand
- het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen
- de steunafstand mag niet meer dan 2 m zijn.
- statisch draagvermogen tot 200 kg (stalen wieltjes) per meter baanlengte bij 1 m steunafstand
